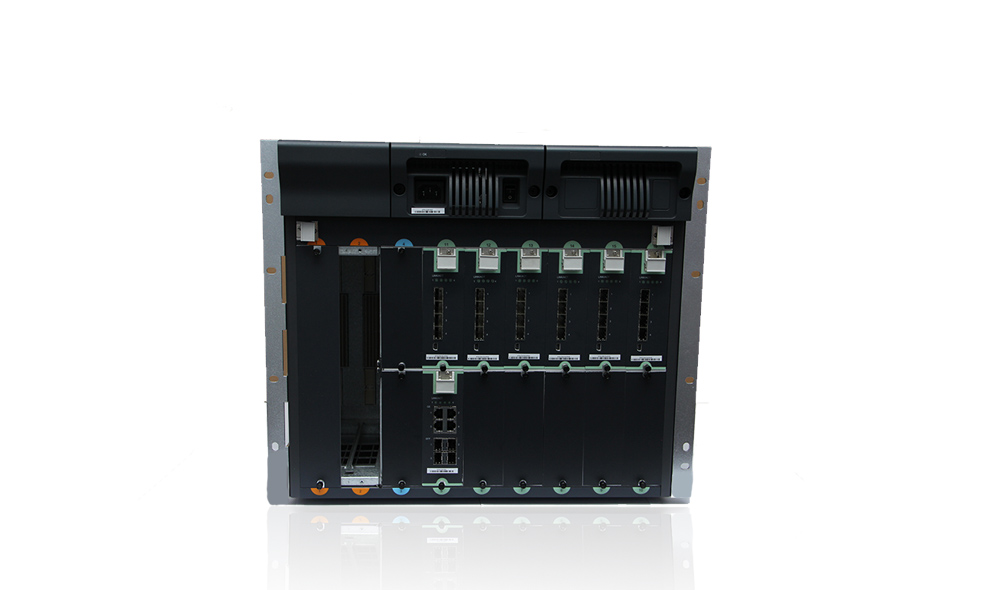

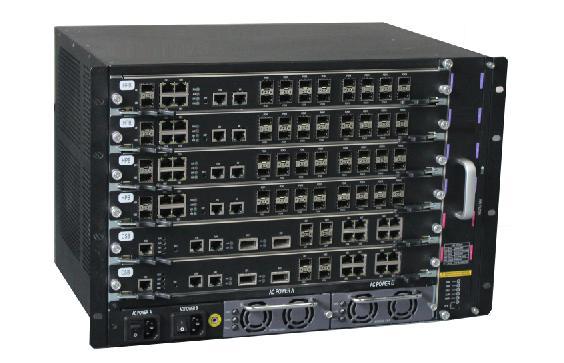

64 p沃茨EPON OLT
---- FY-C2496E
产品总览
FY-C2496E系列64 PON端口EPON OLT是串行高密度电信级以太网无源光网络CO终端之一。符合IEEE802.3ah EPON国际标准，YD / T 1475-2006中国规范和CTC V2.1技术要求，通过全面的OAM成就，它可以与工业中大多数EPON ONU良好地互操作。具有中等大小的7U，高性能，扩展灵活，软件稳定和功能强大，特别适合FTTH（光纤到户）等应用，并满足中大型宽带接入网，三网合一等项目的要求。
产品特色
提供64个PON端口。
提供2 * 10GE（XFP）和12 * GE（8 * 10/100 / 1000Base-T端口和4 * SFP） WAN接口。
支持4096个ONU连接（1:64的分流比）。
支持L3以太网交换机，两级交换机体系结构，520 Gbps主交换机功能。
提供RS232串行配置接口，以太网带内和带外配置方法。
支持CLI配置和SNMP网络管理。
支持主/备用交换和PON端口保护。
P奥尔消费<300 w ^ 。
产品亮点
支持动态带宽分配（DBA），粒度为64Kbps。
支持ONU MAC自动绑定和过滤，支持离线服务配置和汽车配置部署。
支持PON端口隔离，支持AEC加密。
在交换机控制卡和EPON线卡上支持4096个VLAN添加，透明，转换和VLAN堆叠（QinQ）。
支持线速学习和32K MAC地址老化，支持交换控制卡和EPON线卡的MAC地址限制。
支持IEEE 802.1d（STP），802.1w（RSTP）生成树协议。
支持IGMP v1 / v2侦听和代理。
通过SP，WRR和SP + WRR算法支持优先级队列调度。
支持端口速率限制，支持包过滤。
支持端口镜像和端口聚合。
提供日志，警报和性能的搜索和统计信息。
支持SNMP v1 / v2c网络管理。
产品规格书
硬件规格 | |
资料介面 | 提供64个PON端口。 |
提供2 * 10GE（XFP）和12 * GE（8 * 10/100 / 1000Base-T以太网端口和4 * SFP）WAN接口。 | |
管理界面 | 提供一个10 / 100Base-T RJ45带外管理接口。 |
通过任何10GE或GE WAN接口的带外管理接口。 | |
提供RS232串行配置端口。 | |
PON保护 | 支持PON端口+中继光纤和“手拉手”保护。 |
数据切换 | 支持三层以太网交换机，两级交换机架构，无任何阻塞。 |
交换控制卡上的520Gbps交换功能。 | |
EPON线卡具有128Gbps的交换能力。 | |
背板 | 双星10Gbps全交换机。 |
提供6个插槽（2个用于开关控制卡的插槽和4个用于EPON线卡的插槽）。 | |
主备切换 | 支持交换机控制卡和电源模块的主备切换。 |
LED指示 | RUN，ALM，PW1，PW2指示系统运行，警报和电源的状态。 |
PON1至PON16指示每个PON端口的LINK和活动状态。 | |
X1和X2指示每个10GE WAN接口的LINK和活动状态。 | |
GE1至GE12指示每个GE WAN接口的LINK和活动状态。 | |
电源 | 具有冗余的-48V DC或220V AC双电源。 |
消耗功率<300W 。 | |
重量 | 23.5公斤。 |
工作温度 | 0-55℃ 。 |
尺寸 | 450.99毫米（长度）* 482.60毫米（宽度）* 311.15毫米（高度）。 |
软件规格 | |
EPON标准 | 符合IEEE802.3ah，YD / T 1475-2006和CTC 2.1标准。 |
数据库管理员 | 支持固定带宽，保证带宽，最大努力带宽和优先级配置。 |
带宽粒度为64Kbps 。 | |
安全 | 支持PON网络的AES和三重加密。 |
支持ONU MAC地址绑定和过滤。 | |
虚拟局域网 | 分别在交换控制卡和EPON线卡上支持4096个VLAN 。 |
支持VLAN的添加，透明，转换和删除。 | |
支持基于端口，MAC，以太网协议和IP子网的VLAN 。 | |
支持VLAN堆叠（QinQ）。 | |
MAC学习 | 分别在交换控制卡和EPON线卡上支持32K MAC地址。 |
线速MAC地址的硬件学习。 | |
支持基于端口，VLAN和链路聚合的MAC限制。 | |
STP | 支持IEEE 802.1d（STP），802.1w（RSTP）生成树协议。 |
多播 | 支持IGMP侦听和IGMP代理。 |
支持IGMP v1 / v2 。 | |
服务质量 | 支持802.1p优先级队列调度。 |
支持SP ，WRR和SP + WRR调度算法。 | |
访问控制列表 | 根据目标IP，源IP，目标MAC，源MAC，目标协议端口号，源协议端口号，SVLAN，DSCP，TOS，以太网类型，IP优先级，IP数据包协议类型等的规则。 |
根据上述规则进行数据包过滤。 | |
根据上述规则进行Cos设置，IP优先级设置，镜像，速率限制和端口重定向。 | |
流量控制 | 支持IEEE 802.3x双工流控制。 |
支持端口速率限制。 | |
链接聚合 | 支持8个链路聚合组，每个组4个成员端口。 |
镜射 | 支持WAN接口和PON端口的端口镜像。 |
日志 | 支持根据警报级别的日志输出掩码。 |
支持将日志输出到终端，文件和日志服务器。 | |
警报 | 支持4级警报（严重，重要，次要和警告）。 |
支持6种警报类型（通信，QoS，过程故障，硬件和环境）。 | |
支持将警报输出到终端，日志和SNMP网络管理服务器。 | |
绩效统计 | 性能采样周期为1到30s 。 |
支持WAN接口，PON端口和ONU UNI端口的15分钟性能统计。 | |
维护 | 支持OLT配置保存，并恢复到出厂配置。 |
支持OLT在线升级。 | |
支持ONU MAC自动绑定和过滤，支持离线服务配置和汽车配置部署。 | |
支持ONU远程升级和批量升级。 | |
管理 | 支持本地或远程CLI配置。 |
支持SNMP v1 / v2c网络管理，支持带内和带外网络管理。 | |
订单信息
模型 | 产品描述 |
FY-C2496E | 64个PON端口，2个10GE（XFP）和12个GE（8个10/100 / 1000Base-T以太网端口和4个SFP） WAN接口。 |
